太陽誘電：支持150℃汽車用多層型金屬功率電感器實現商品化
瀏覽次數：680
|
發布日期：2022-08-12
太陽誘電株式會社在支持車載用被動元件的可靠性認證測試標準“AEC-Q200”的多層型金屬功率電感器 MCOIL? LCCN 系列中，增推了“LCCNF1608KKTR24MAD”(1.6x0.8x1.0mm、高度為最大值)等 2 個尺寸的 7 款商品。
本商品是用于汽車車身類及信息類中使用的電源電路用扼流線圈的功率電感器。相比于本公司以往的商品“LCCNF1608KKTR24MA”（使用溫度范圍：-40℃～+125℃），將使用溫度范圍擴大到-55℃～ +150℃?！癓CCNF1608KKTR24MAD”繼續保持金屬功率電感器 MCOIL? LSCN 系列的小型形狀，直流飽和電流為 3.2A，直流電阻為 35mΩ(均為最大值)，兼具行業領先的直流重疊特性與直流低電阻，有助于多功能化和高功能化不斷提高的 ADAS 及儀表組等實現電源電路的高密度實裝化。
本商品自 2022 年 6 月起，開始在本公司的子公司和歌山太陽誘電（和歌山縣日高郡印南町）批量生產。
近年的汽車，隨著以 ADAS 為代表的電子控制化不斷發展，電源電路用量增加，電源電路中所使用的功率電感器的需求也在不斷增加。并且，匯總了儀表組等信息娛樂設備的綜合駕駛艙化預計今后將日益發展。隨著這些多功能化和高功能化，IC 的處理能力將不斷增大，為高密度配置設備并整合到 1 個模塊上，也要求配備的電子元件小型薄型化。
因此，太陽誘電通過提高具備小型薄型化優勢的多層型金屬功率電感器 MCOIL? LSCN 系列的材料技術和積層技術，將支持“AEC-Q200”的具有高可靠性的 LCCN 系列實現了商品化。
本公司今后仍將大力開發滿足市場需求的商品，加快擴充功率電感器的產品陣容。
■用途
用于汽車的車身類及以儀表組等信息娛樂設備為代表的信息類的電源電路用扼流線圈

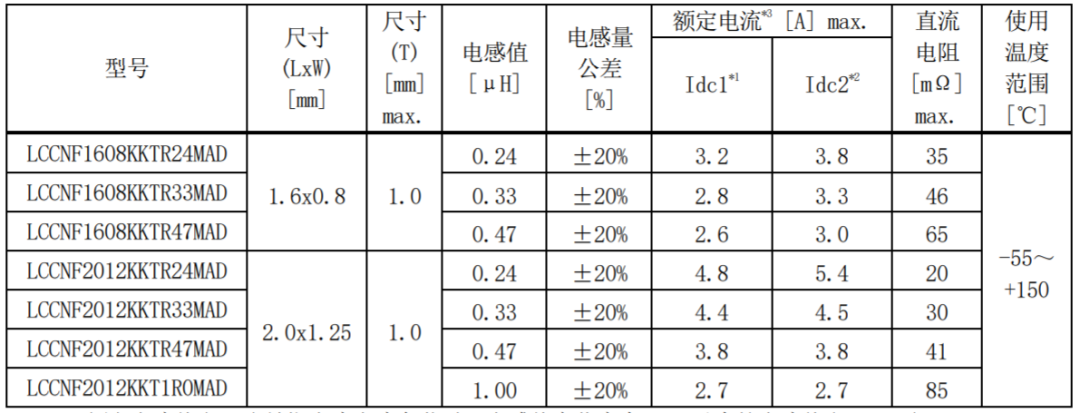

■規格
*1 額定電流值(Idc1)是指直流電流負荷時，電感值變化率在 30％以內的電流值(at 20℃)
*2 額定電流值(Idc2)是指直流電流負荷時，由自身發熱導致溫度上升至 40℃以下時的電流值(at 20℃)
*3 額定電流值為能夠滿足直流重疊允許電流和溫度上升允許電流的直流電流值 * 需要根據周圍溫度進行額定電流的降額。

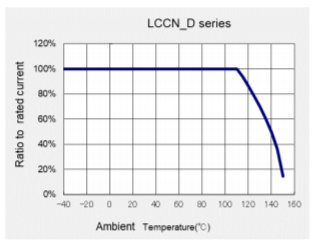

請參照下圖進行使用電流的降額。
